YB-12系列箱式變電站
概述
箱式變電站作為一種成套解決方案在各行業中已 經得到廣泛的應用，其內部集成一次開關設備、繼電 保護設備、直流電源設備、自動化監控系統等，構成 了一個完整的變電站系統，從而實現變電站一二次系 統的集成化、模塊化、工廠化、標準化。

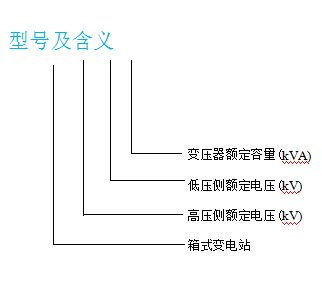

YB口 12 / 0.4 - □使用環境條件
正常使用條件
?海拔高度不超過10 00m；
?無火災、爆炸危險、化學腐蝕及劇烈震動的戶外 或戶內；
?周圍空氣溫度：上限為+40°C ,下限為-30C;最 高日平均氣溫
不大于+30Q,最高月平均氣溫不 大+20C;
?相對濕度：日平均相對濕度不大于95%,月平均 相對濕度
不大于90%;
?地面傾斜度：不超過5%;
?地震強度：地震水平加速度不大于0.4m/s2 ,地震 垂直
加速度不大于0.2m /s2 ;
?戶外風速：不超過35m / s 。
分類及結構特點
YB系列箱式變電站是由高壓開關柜、變壓器、 低壓配電柜和外殼組成，并由工廠預先裝配完成的可 移動變配電成套設備。主要用于取代傳統的土建型變 電站實現變電、配電的功能。具有結構緊湊、體積小、 占地少、選址靈活；能深入負荷中心，提高供電質量; 投資少、安裝方便、現場即可投運；無人值守，免維 護型等特點。
結構特點：采用高壓/低壓預裝式目字形結構，設 有高壓室、變壓器室、低壓室三個獨立的隔室，所有 變配電設備分別安裝在同一外殼中的各自的隔室內， 各隔室之間通過電纜或矩形銅母線進行連接，各隔室 均設有操作和維護通道，便于操作和維護。
?YBD-12/0.4-□高壓/低壓箱式變電站適用于小 型工礦企業、工業園區、居民小區、商業中心、公 共場所、機場、碼頭、地鐵、賓館、學校、醫院及 及流動性能的建設施工工地、礦山、油田等場合作 為高壓/低壓（高壓3~12kV,低壓0.4kV ）變/配電 站使用?？赏ㄟ^(guò)計算機通信網實現遙控、遙測、遙 調和遙信，全面提高配電系統的安全性的操作的可 靠性；
?能切斷短路及負荷電流，能進行全范圍的電流保護， 高壓有環網（包括雙電源）、終端、帶高壓計量等 多種供電方式可供選擇，具有傳統土建型變電站的 所有功能；
?防護性能：柜體防護等級為IP33D,采用全封閉設 計，設保護接地系統（PE系統）并與外殼可靠連接， 外表面無任何帶電部件，能確保人身安全。
注：1、在地腳螺釘附近最少預埋2處接地線桿
2、 基礎底面負重不得少于2000kg/m2
3、 基礎中各代號應根據訂貨產品而定
