戶外開關箱(戶外開閉所)
一、概述
戶外開關箱（開閉所）是我公司根據城鎮及農網改造的進程和要求，開發生產的新一代電氣產品。適用于50Hz、12KV的配電網絡中，作為電能的接受和分配之用?？梢愿鶕?jù)不同的設計方案任意連接組合，完成不同的配電任務。集環網柜和電纜分接箱功能于一體。開閉所內裝配多臺單元設備（開關柜），各單元之間的連接方便可靠，出線單元和進線單元的電纜連接具有簡捷、快速、安 全的特點。開關設備和電纜室之間設置了機械連鎖，防止誤 操作和非法操作，有效的保護了操作和維修人員的安全。
二、正常使用環境條件
環境溫度： 上限 +40℃， 下限 -10℃。
海拔高度：設備安裝場所的最大海拔高度1000m。
相對濕度：日平均值不大于95%；月平均值不大于90%；
地震烈度:不超過8度。
適用場所：沒有火災爆炸危險，沒有劇烈震動及化學腐蝕等嚴重污染的場所。
三、結構特點
該系列產品中按供電方案每條環網線路都裝有負荷開關或真空斷路器。任何一條分支回路都可以自由地退出和投入運行，其他環網回路不受影響。負荷開關上還可以附裝熔斷器;當某分支回路發生短路故障時，該支回路上的熔斷器可快速斷開故障回路， 并撞擊負荷開關的脫扣器使之分閘，真空斷路器由微機繼電保護裝置動作跳閘，故障回路被隔離，保證了非故障分支回路的供電連續性。

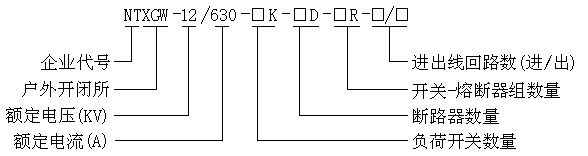

四、型號構成與意義
★重要說明：如果本設備沒有安裝接地開關，則面板上就沒有接地開關操作孔，因而停電程序的第三步實際上被取消。屬于這種情況時，一般表明該設備是下進線單元，下進線單元不管隔離開關和斷路器分閘與否，斷路器下接線端以下都帶電，不允許打開柜門和拆下后封板，設備上采取的強制措施是用電磁鎖鎖住柜門，只有上一級開關分閘使電磁鎖失電才能用鑰匙解鎖打開柜門從而防止誤入帶電間隔。
五、主要技術參數
|
項目 |
單位 |
參數 |
||
|
額定電壓 |
kV |
12 |
||
|
額定頻率 |
Hz |
50 |
||
|
額定電流 |
A |
630/1250 |
||
|
額定有功負載開斷電流 |
A |
630/1250 |
||
|
額定配電線路閉環開斷電流 |
A |
630/1250 |
||
|
額定短路關合電流 （峰值） |
kA |
63 |
||
|
額定峰值耐受電流（主回路） |
KA |
63 |
||
|
額定短時耐受電流（主回路） |
kA |
25 |
||
|
額定短時耐受電流時間（主回路） |
S |
3 |
||
|
額定絕緣水平 |
1min工頻耐受電壓 |
kV |
相間相對地 |
斷口 |
|
42 |
48 |
|||
|
雷電沖擊耐受電壓 |
75 |
85 |
||
|
主回路電阻 |
μΩ |
≤100 |
||
|
允許溫升 |
K |
≤65 |
||
|
防護等級 |
|
外殼IP33D |
||
